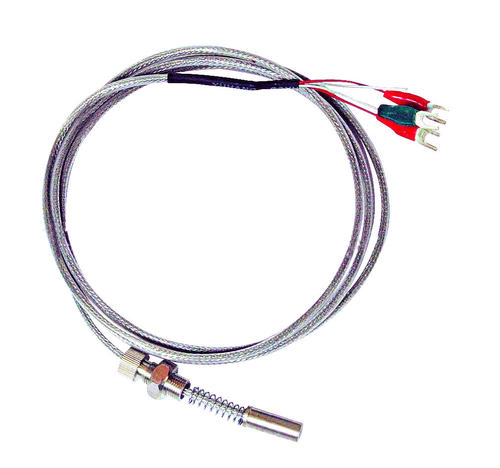

【温度变送器】端面热电阻
热电阻/热电偶端面热电阻元件由特殊处理的丝材绕制，紧贴在温度计前端，与一般轴向热电阻相比，端面热电阻能更正确和迅速地反映被测端面的实际温度，适用于测量轴瓦或其他机件的端面温度。
13918851940
温馨提示：如需查看具体产品的属性差异，请点击立即咨询进行咨询。
产品详情
端面热电阻元件由特殊处理的丝材绕制，紧贴在温度计前端，与一般轴向热电阻相比，端面热电阻能更正确和迅速地反映被测端面的实际温度，适用于测量轴瓦或其他机件的端面温度。
●主要技术参数
感温元件0℃时的电阻值（R100）和它在0℃时的电阻R0
分度号Cu50：R0=50±0.050Ω
Cu100：R0=100±0.10Ω
分度号Pt100:R0=100±0.12Ω(B级)
其中:R0为元件在0℃时的电阻值。
●测量范围和允差（单位：mm）
| 名称 | 测温范围℃ | 允许偏差△t℃ | 分度号 |
| 端面铜电阻 | -50-100 | ±(0.3+6.0×10-3|t|) | Cu50 (G)或Cu100 |
| 端面铂电阻 | -150-200 | B级：±(0.30+0.005|t|) | Pt100 |
型号规格
|
型 号 |
分度号 |
结构特征 |
测温范围℃ |
保护管材质 |
热响应时间 |
规格 |
公称压力 |
外接线引线长度L （ mm） |
|
|
直径d（ mm） |
M（ mm） |
||||||||
| WZCM-201 |
Cu50 Cu100 |
固定埋入或螺纹连接 | -50-100 | 紫铜T2-Y | ＜15 | Φ 6 | M8x0 .75 | 常压 |
500 |
| WZPM-201 | Pt100 | -150-200 | ＜15 | Φ 8.7 | M10x1 | ||||
| WZPM-201B | |||||||||
注：WZPM-201B采用引进元件WZPM-018，精度等级为A级。
