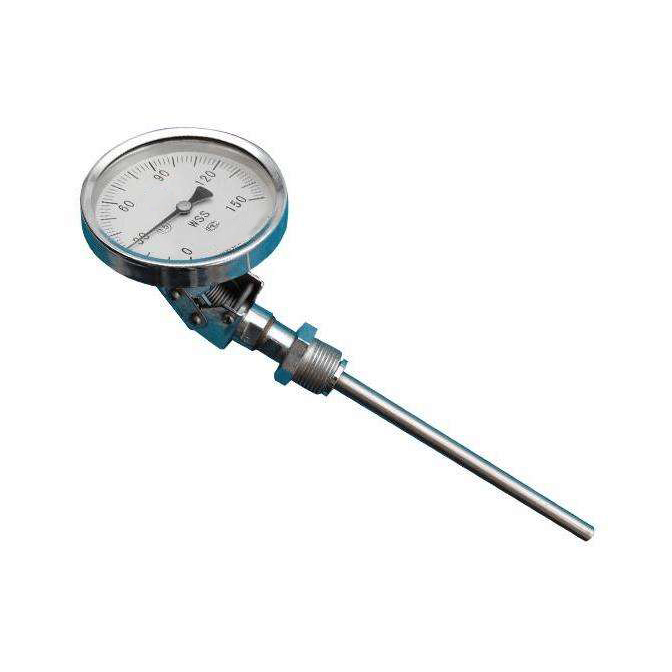

【温度变送器】万向型双金属温度计
双金属温度计万向型双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+600℃范围内液体、蒸汽和气体介质温度。
13918851940
温馨提示：如需查看具体产品的属性差异，请点击立即咨询进行咨询。
产品详情
一、产品概述
万向型双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+600℃范围内液体、蒸汽和气体介质温度。
二、主要特点
现场显示温度，直观方便；安全可靠，使用寿命长；多种结构形式，可满足不同要求。
三、工作原理
万向型双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。
四、技术参数
1、标度盘公称直径：60，100，150
2、精度等级：1.0，1.5
3、热响应时间：≤40S
4、防护等级：IP55
5、角度调整误差：角度调整误差应不超过其量程的1.0%
6、回差：双金属温度计回差应不大于基本误差限的J.D值
7、重复性：双金属温度计重复性极限范围应不大于基本误差限J.D值的1/2
五、测温范围
| 测量范围℃ | 适用范围 | |
| 工业、商业 | 实验室、小型 | |
| -80～+40 | √ | √ |
| -40～+80 | √ | √ |
| 0～50 | √ | √ |
| 0～100 | √ | √ |
| 0～150 | √ | √ |
| 0～200 | √ | √ |
| 0～300 | √ | √ |
| 0～400 | √ | √ |
| 0～500 | √ | √ |
六、外形尺寸
| 形式 | A | B | C | E | L | d |
| 轴向型 | 65 | 23 | 73 | - |
75 100 150 200 300 400 500 750 1000 |
Φ6 Φ8 Φ10 |
| 105 | 23 | 73 | - | |||
| 155 | 23 | 73 | - | |||
| 径向型 | 65 | 50 | 110 | 34 | ||
| 105 | 50 | 110 | 34 | |||
| 105 | 50 | 110 | 34 | |||
| 135°向型 | 105 | 23 | 85 | - | ||
| 155 | 23 | 85 | - | |||
| 万向型 | 105 | 23 | 178 | 120 | ||
| 155 | 23 | 178 | 120 |
